Retificadora combinada multifuncional para placa de fricção

Marca longhuimachine

Qual é a aplicação principal desta retificadora?

Esta retificadora combinada multifuncional para placas de fricção é especialmente projetada para a usinagem contínua de discos de placas de fricção. Ele pode completar um conjunto completo de processos de usinagem, incluindo desbaste, corte reto de ranhura, desbaste fino, chanfro e escovação em uma operação, e realizar automaticamente o torneamento do produto (aço de volta) após todos os procedimentos, adaptando-se perfeitamente às necessidades de produção em massa dos fabricantes de placas de fricção e pastilhas de freio, e reduzindo efetivamente o problema de transferência de vários equipamentos e fixação secundária.

Quais são as vantagens estruturais do equipamento?

Base robusta e durável: A base integral é soldada com placa Q235, com placas laterais de 10 mm de espessura e painel de 30 mm de espessura, toda a máquina pesa cerca de 3T, fornecendo uma base estável para usinagem de alta precisão e evitando interferência de vibração durante a operação.

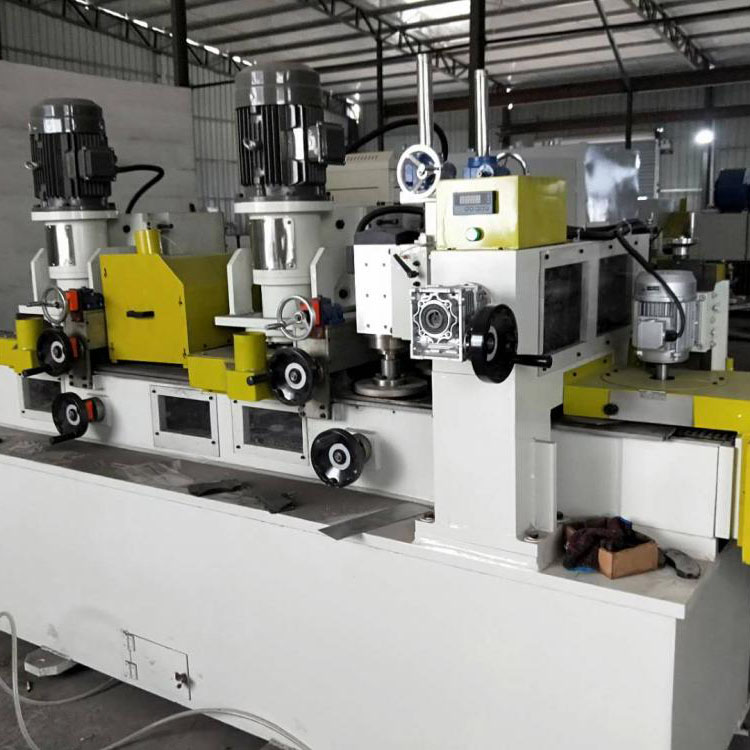

Configuração de cabeçote de retificação profissional: Equipado com motores de cabeçote de retificação personalizados, combinando 7,5KW para retificação grossa, 7,5KW para retificação fina, 5,5KW para corte de ranhura e motor comum de 4KW para chanframento; o diâmetro do rebolo é de 260 mm, o diâmetro da peça de ranhura é de 220 mm, com rebolo de chanfro de 22,5 ° e placa de arrasto com ranhura em cauda de andorinha para ajuste manual preciso, atendendo aos diversificados requisitos de usinagem de placas de fricção.

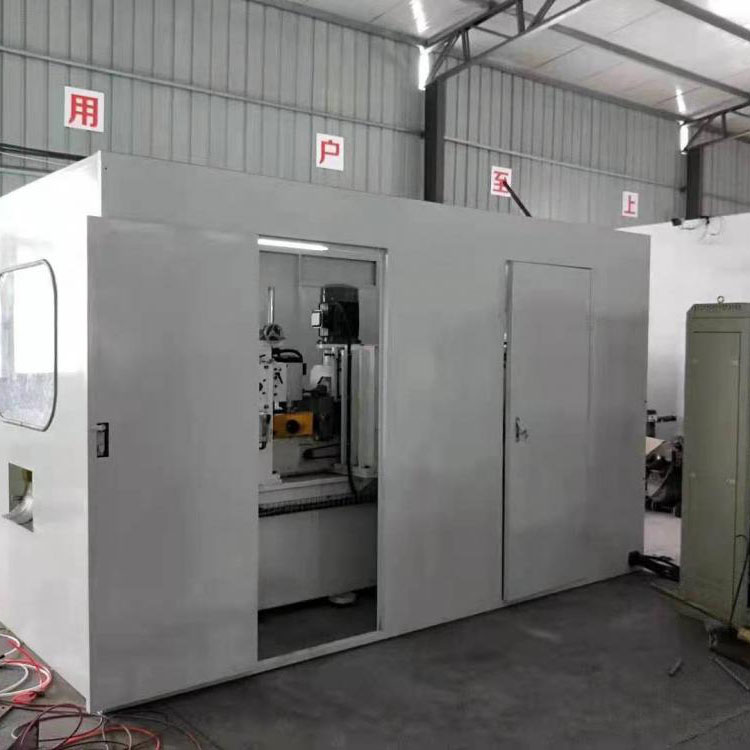

Proteção integrada contra poeira e segurança: Cada estação de retificação é equipada com uma tampa contra poeira independente (2 retificações grossas, 2 retificações finas, 1 corte de ranhura, 2 estações de chanframento no total), que controla efetivamente a poluição por poeira na oficina; todo o revestimento do piso para portas melhora ainda mais a segurança de operação do equipamento.

Sistema de transmissão e torneamento de alto desempenho: Adota trilho de ferro dúctil integral + aço branco + ímã permanente para o trilho inferior, com controle de conversão de frequência da corrente de transmissão para realizar regulação de velocidade contínua e se adaptar a diferentes ritmos de usinagem; o modo de giro da correia transportadora pequena de queda livre + emenda garante um giro suave e eficiente do produto sem danificar as peças de trabalho.

Qual é o sistema de controle elétrico da máquina?

O equipamento é configurado com um avançado sistema de controle elétrico touch screen + PLC, combinado com um medidor digital para exibição centralizada de dados. O modo de controle integrado realiza operação visual e monitoramento centralizado dos parâmetros de usinagem, simplifica o processo de operação, reduz a dificuldade da operação manual e garante a consistência dos parâmetros de usinagem na produção em massa, estabelecendo uma base para uma precisão estável do produto.

Quais são os principais parâmetros de usinagem deste equipamento?

Faixa de usinagem de peças: Tamanho do revestimento 50-245 mm, tamanho traseiro de aço 50-255 mm, espessura traseira de aço 4,5-7 mm, cobrindo as especificações de placas de fricção mais comuns no mercado.

Produção de usinagem: 36 peças por minuto, com alta eficiência de produção, o que pode efetivamente romper o gargalo de eficiência de produção dos fabricantes de placas de fricção.

Precisão de usinagem: Planicidade ≤10um, atendendo aos requisitos de usinagem de alta precisão das placas de fricção das pastilhas de freio e garantindo a qualidade consistente dos produtos acabados.

Quais são os termos de embalagem, entrega e cooperação do equipamento?

Como fabricante profissional de equipamentos de placas de fricção com produção padronizada e sistema de controle de qualidade, a Longhui Machinery fornece embalagens confiáveis ​​​​e termos de cooperação flexíveis para este equipamento: o produto é embalado em um contêiner para garantir a integridade do equipamento durante o transporte; os modos de transporte incluem transporte marítimo e terrestre, apoiando a entrega global para atender às necessidades dos clientes estrangeiros. Adotamos os tipos de pagamento L/C e T/T, com EXW incoterm, e podemos fornecer serviços de suporte personalizados de acordo com as necessidades reais dos clientes, combinando o porto de Ningbo e o porto de Xangai mais próximos para exportação para garantir uma entrega eficiente e tranquila.

Por que escolher a retificadora de placa de fricção da Longhui Machinery?

(anteriormente Pujiang Longhui Machinery Factory) é um fabricante profissional de equipamentos de pastilhas de freio e fornecedor de soluções de automação com mais de 10 anos de experiência na indústria, e a fábrica possui um sistema de produção padronizado com 3 linhas de produção e uma equipe de controle de qualidade dedicada, cada máquina passa por rigorosa inspeção, testes e comissionamento antes da entrega. Esta retificadora combinada multifuncional para placa de fricção é o resultado de nossa equipe combinando experiência de fábrica no local e absorvendo tecnologias avançadas de fabricação nacional e internacional, com as principais vantagens de alta eficiência, baixo consumo de energia e precisão estável. Nós não apenas fornecemos equipamentos padrão, mas também oferecemos design de processo personalizado e serviços de atualização técnica, e estabelecemos relacionamentos cooperativos de longo prazo com clientes com serviço técnico pós-venda ágil, tornando-os a escolha ideal para fabricantes globais de placas de fricção e pastilhas de freio atualizarem suas linhas de produção.
